Συσκευή θλίψης δοκιμίων σκυροδέματος

Αυτόματη LCD - Διπλής κλίμακας

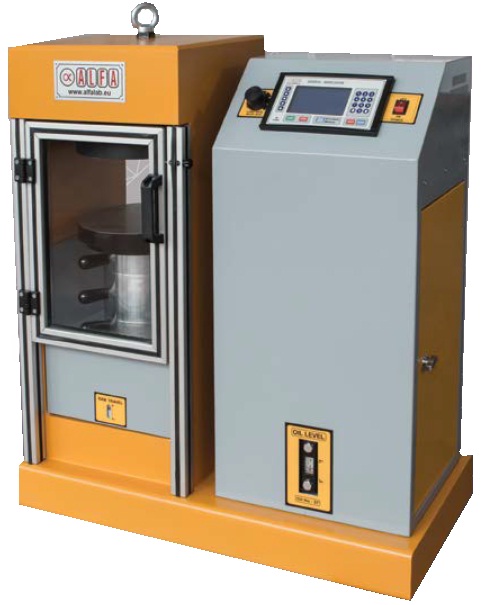

alfa compression tester 01

Για την ικανοποίηση και των πιο σύνθετων απαιτήσεων που έχουν τα σύγχρονα εργαστήρια δομικών υλικών, η ALFA παρουσιαζει τη συσκευή θλίψης δοκιμίων σκυροδέματος διπλής κλίμακας. Ανεξαρτήτως τους είδους των δοκιμίων, η συσκευή αυτή είναι σε θέση να φέρει σε πέρας τη δοκιμή θλίψης πληρώντας τις απαιτήσεις των διεθνών προδιαγραφών. Πλήρως αυτοματοποιημένη μπορεί να χρησιμοποιηθεί για τον προσδιορισμό της αντοχής σε θλίψη πλήθους δοκιμίων όπως:

  • Κυβικά δοκίμια σκυροδέματος ακμής 200 mm / 150 mm / 100 mm
  • Πρώιμες αντοχές κυβικών δοκιμίων σκυροδέματος
  • Κυβικά δοκίμια σκυροδέματος ακμής 70 mm (εκτοξευόμενο σκυρόδεμα)
  • Κυλινδρικά δοκίμια σκυροδέματος διαμ. 100 mm x ύψους 200 mm / διαμ. 150 mm x ύψους 300 mm / διαμ. 160 mm x ύψους 320 mm
  • Κυλινδρικά δοκίμια σκυροδέματος διαμ. 70 mm x ύψους 70 mm / διαμ. 100 mm x ύψους 100 mm (πυρήνες σκυροδέματος)

Η συσκυή θλίψης διπλής κλίμακας είναι συσκευή κλάσης 1.Η λειτουργία της βασίζεται στην ύπαρξη διπλού εμβόλου με δύο διαφορετικές διαμέτρους. Με τον τρόπο αυτό η συσκευή μπορεί να δουλέψει σε δύο κλίμακες: με το έμβολο μικρής διαμέτρου για χαμηλές αντοχές και με το έμβολο της μεγάλης διαμέτρου για υψηλότερες αντοχές.

Η στιβαρή κατασκευή της συσκευής θλίψης παρέχει την απαιτούμενη σταθερότητα και αντοχή με αποτέλεσμα να διευκολύνεται ο χρήστης και να λαμβάνονται αξιόπιστα αποτελέσματα. Η άνω πλάκα είναι ελεύθερα προσαρμοζόμενη ώστε να επιτυγχάνεται ομοιόμορφη φόρτιση του δοκιμίου. Η συσκευή διατίθεται με όλες τις απαιτούμενες πλάκες μείωσης απόστασης έτσι ώστε να προσαρμόζεται για τη θραύση δοκιμίων διαφορετικών μεγεθών.

Ο ρυθμός θραύσης καθορίζεται αυτόματα με δεδομένο το πρότυπο δοκιμής -ΕΝ ή ASTM- και το εξεταζόμενο δείγμα ενώ η συσκευή σταματάει αυτόματα με την ολοκλήρωση της δοκιμής. Ωστόσο η συσκευή διατίθεται και με χειροκίνητη λειτουργία, κατά την οποία ο χρήστης μπορεί να εφαρμόσει χειροκίνητα το ρυθμό και το

Η συσκευή είναι εφοδιασμένη με μία οθόνη LCD η οποιία εμφανίζει τα δεδομένα κάθε δοκιμής σε γραφική μορφή ενώ έχει τη δυνατότητα να αποθηκεύσει και να ανακαλέσει δεδομένα προηγούμενων θράυσεων. Επιπλέον υπάρχει η δυνατότητα παρουσίασης των δεδομένων της θραύσης σε πραγματικό χρόνο.

Προδιαγραφές

  • Πλήρως αυτόματη
  • Σύστημα λήψης δεδομένων με γραφική απεικόνιση και οθόνη LCD
  • Δυναμικότητα κύριας κλίμακας: 2000 kN
  • Δυναμικότητα δευτερεύουσας κλίμακας: 200 kN
  • Αυτόματος ρυθμός φόρτισης ανάλογα με το εξεταζόμενο δείγμα
  • Αυτόματη παύση μετά το πέρας της δοκιμής
  • Γραφική απεικόνιση σε πραγματικό χρόνο
  • Τα αποτελέσματα θραύσης μπορούν να μεταφερθούν σε ηλεκτρονικό υπολογιστή ή να εκτυπωθούν σε θερμικό εκτυπωτή.
  • Διαθέσιμο με διαφορετικές μονάδες: kN / kgf / lbf
  • Εύκολή βαθμονόμηση με 1, 2 ή 5 σημεία
  • Δυνατότητα χειροκίνητου χειρισμού
  • Εφ’ όσον εισαχθεί το βάρος του δοκίμου, αποδίδεται το φαινόμενο βάρος του
  • Στιβαρό πλαίσιο
  • Άνω και κάτω πλάκα πληρούν τις απαιτήσεις διεθνών προδιαγραφών
  • Περιλαμβάνονται οι πλάκες μείωσης απόστασης
  • Δεν περιλαμβάνονται ηλεκτρονικός υπολογιστής, εκτυπωτής

Η μονάδα ελέγχου με την οθόνη LCD δίνει τη δυνατότητα διενέργειας δοκιμών και επιλογής ρυθμίσεων μέσα από μία σειρά φιλικών και κατανοητών επιλογών.

Διακρίβωση συσκευής

Η διακρίβωση γίνεται εύκολα με 1, 2 ή 5 σημεία. Οι δοκιμές και η διακρίβωση μπορούν να διενεργηθούν από ηλεκτρονικό υπολογιστή απλά συνδέοντάς τον στη συσκευή. Χρησιμοποιοώντας το πρωτοποριακό λογισμικό της ALFA οι μετρήσεις διενεργούνται εύκολα κι γρήγορα. Όταν οι μετρήσεις γίνονται από ηλεκτρονικό υπολογιστή τα αποτελέσματα μπορούν να αποθηκευτούν και να ανακληθούν όταν είναι επιθυμητό. Επιπλέον μπορούν αυτόματα να παραχθούν εκθέσεις με τα συνολικά αποτελέσματα.

ALFA Compression Tester 01th

ALFA Compression Tester 01th
